防護閘閥-Z45T-16Q-銅芯防護暗桿閘閥-人防閘閥-銅芯防護消防
更新：2022/8/10 9:06:49??????點擊：
- 品牌：???上海工開閥門
- 型號：???Z45T-16Q
產品介紹
Z45T-16Q防護閘閥的主體材質采用球墨鑄鐵QT450，密封面堆焊銅合金，驅動方式為手動，連接方式為法蘭式。是楔式單閘板閘閥的一種。廣泛用于排水、煤氣、電力、石油、輕紡、冶金、化工以及城市建設等行業，在水、油品、蒸汽類介質的管道上做啟閉用。
人防防護暗桿閘閥工作原理：轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用
人
防防護暗桿閘閥的優點：密封面采用銅合金，使用壽命長。流體阻力小。開閉較省力。介質流向不受限制，不擾流、不降低壓力。形體簡單，結構長度短，制造工藝性好，適用范圍廣。
人
防防護暗桿閘閥的缺點：密封面之間易引起沖蝕和擦傷，維修比較困難。外形尺寸較大，開啟需要一定的空間，開閉時間長。
Z45T-16Q防護閘閥性能參數
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 球墨鑄鐵QT450 |
| 閘板 | 球墨鑄鐵QT450+堆焊銅合金 |
| 密封圈 | 銅合金 |
| 閥桿螺母 | 青銅 |
| 閥 桿 | 2Cr13 |
| 填 料 | 浸油石棉盤根 |
| 手輪 | 鑄鐵 |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 |
| 適用溫度 | ≤80° |
| 連接方式 | 法蘭式 |

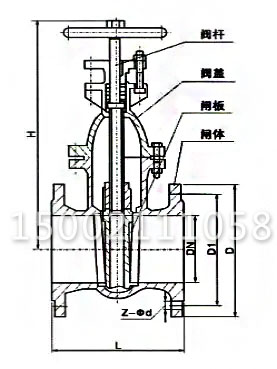

Z45T-16Q防護閘閥主要零外形及連接尺寸
|
公稱通徑 DN(mm) |
尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-d | H | D0 | |
| DN40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 245 | 165 |
| DN50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 286 | 180 |
| DN65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 180 |
| DN80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 373 | 200 |
| DN100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 428 | 200 |
| DN125 | 250 | 245 | 210 | 185 | 24-3 | 8-18 | 513 | 240 |
| DN150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 582 | 240 |
| DN200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 730 | 320 |
| DN250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 897 | 320 |
| DN300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 1032 | 400 |
| DN350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 1170 | 400 |
| DN400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 1330 | 500 |
| DN450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 1460 | 500 |
| DN500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 1650 | 720 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
