J41T鑄鐵截止閥-鑄鐵法蘭截止閥-J41T-10/16截止閥
更新：2022/9/7 13:27:35??????點擊：
- 品牌：???上海工開閥門
- 型號：???J41T-10、J41T-16
產品介紹
J41T截止閥是一款鑄鐵截止閥，其啟閉件是塞形的閥瓣，密封面呈平面或錐面 ，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降 旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。鑄鐵截止閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食41T品、航運、醫藥和輕紡等各個 領域。
J41T鑄鐵截止閥，只適用于全開和全關，不 允許作調節和節流。 “J41T鑄鐵截止閥” 屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不 泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關“J41T鑄鐵截止閥” 的力比開“J41T鑄鐵截止閥 ”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
J41T鑄鐵截止閥主要性能規范
| 型號 | 公稱壓力 （MPa） | 試驗壓力 | 工作溫度 | 適用介質 | |
| 強度（水） （MPa） | 密封（水） （MPa） | ||||
| J41T-16 | 1.6 | 2.4 | ≤1.8 | 200 | 蒸汽、水 |
| J41W-16 | 1.6 | 2.4 | ≤1.8 | 100 | 油品 |
| J41H-16 | 1.6 | 2.4 | ≤1.8 | 200 | 蒸汽、水 |
| J41G-16 | 1.6 | 2.4 | ≤1.8 | 100 | 蒸汽、水 |
| 件名稱 | 零部件材質 | |||
| J41T-16 | J41W-16 | J41H-16 | J41F-16 | |
| 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 |
| 閥桿 | 鋼 | 鋼 | 鋼 | 鋼 |
| 閥瓣 | 灰鑄鐵+黃銅 | 灰鑄鐵 | 灰鑄鐵+不銹鋼 | 灰鑄鐵聚四氟乙稀 |

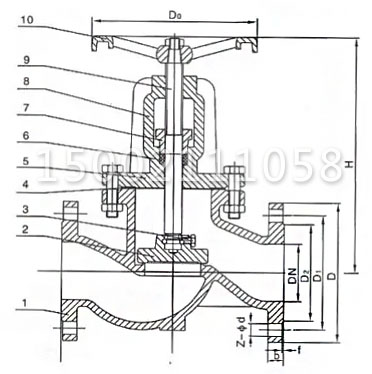

J41T鑄鐵截止閥主要外形及連接尺寸
| 型號 | 公稱通徑DN（mm） | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
|
J41T-16 J41W-16 J41H-16 J41F-16 |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 113 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 113 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 125 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 145 | 100 | |
| 40 | 200 | 1451 | 110 | 85 | 18-3 | 4-18 | 180 | 130 | |
| 50 | 230 | 60 | 125 | 100 | 20-3 | 4-18 | 200 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 205 | 150 | |
|
J41T-16 J41W-16 J41H-16 J41F-16 中部法蘭 |
65 | 290 | 180 | 145 | 120 | 22-3 | 4-18 | 310 | 150 |
| 80 | 310 | 195 | 160 | 135 | 24-3 | 8-18 | 350 | 240 | |
| 100 | 350 | 215 | 181 | 155 | 26-3 | 8-18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 556 | 300 | |
