H44TC旋啟式陶瓷止回閥-陶瓷旋啟式止回閥-陶瓷閥門
更新：2020/11/23 11:31:46??????點擊：
- 品牌：???上海工開
- 型號：???H44TC
產品介紹
陶瓷止回閥又稱陶瓷單向閥或陶瓷逆止閥，是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的。
與普通金屬止回閥不同的是，陶瓷止回閥采用結構陶瓷做密封副，閥門與介質接觸部分材質均采用結構陶瓷材料，避免與介質直接接觸而產生腐蝕的可能。結構陶瓷化學性能穩定，硬度高，可耐絕大部分酸堿介質腐蝕，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能，完全可以替代整臺使用貴重金屬制造的止回閥，且使用壽命與整臺使用貴重金屬制造的止回閥更長，是普通金屬止回閥壽命的十倍左右，極大的改善了惡劣工況下，止回閥的密封副容易損壞，使用壽命達不到系統檢修周期要求的情況，以超高的性價比優勢正逐漸取代同類金屬閥門。
陶瓷止回閥主要是針對火力發電廠灰渣牌坊系統而設計的,該止回閥不但耐磨損,且非常適用于軟漿體和硬漿體介質中使用,也可以在水.油.汽等介質單向流動的管線中使用。
H44TC旋啟式陶瓷止回閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa，適應溫度≤200℃。
與介質接觸的部會均為結構陶瓷材料，其化學穩定性及硬度極高(洛氏硬度HRC88)，僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
球體采用先進研磨設備及工藝制造，球園度精度高，表畫質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性，可取得很好的密封性能。
陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2—4倍。

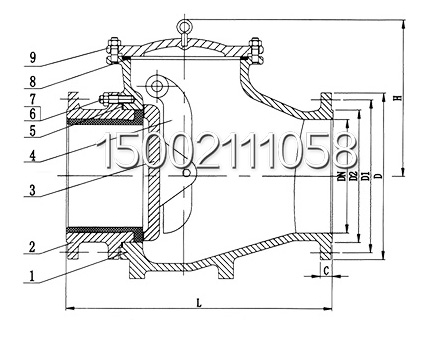

H44TC旋啟式陶瓷止回閥主要零件材質
| 序號 | 名稱 | 材料 |
| 1. | 閥體 | WCB |
| 2. | 閥桿 | WCB |
| 3. | 閥瓣 | WCB |
| 4. | 搖臂 | WCB |
| 5. | 墊片 | 石墨 |
| 6. | 雙頭螺栓 | 35 |
| 7. | 螺母 | Q235 |
| 8. | 墊片 | 石墨 |
| 9. | 閥蓋 | WCB |
H44TC旋啟式陶瓷止回閥主要外形及連接尺寸
| 通徑DN | PN KG | L | D | D1 | D2 | C | H | Z-Φd |
| 100 | 16 | 300 | 220 | 180 | 156 | 22 | 270 | 8-18 |
| 150 | 400 | 285 | 240 | 211 | 24 | 290 | 8-22 | |
| 200 | 550 | 340 | 295 | 266 | 24 | 345 | 12-22 | |
| 250 | 700 | 405 | 355 | 319 | 26 | 412 | 12-26 | |
| 300 | 800 | 460 | 410 | 370 | 28 | 468 | 12-26 | |
| 350 | 900 | 520 | 470 | 429 | 30 | 524 | 16-26 | |
| 400 | 1000 | 580 | 525 | 480 | 32 | 524 | 16-30 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
