波紋管截止閥-鑄鋼波紋管截止閥-法蘭波紋管截止閥-手動碳鋼波紋管截止閥
更新：2022/9/7 14:07:27??????點擊：
- 品牌：???上海工開閥門
- 型號：???WJ41H-16C
產品介紹
波紋管截止閥也叫波紋管密封截止閥，內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。
波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃，最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒、高溫導熱油、液氨等介質的管路上。
廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。
波紋管截止閥產品結構特點：
1、產品結構合理、密封性能可靠、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、直角式德標波紋管截止閥雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
WJ41H波紋管截止閥主要零部件材質
| 序號 | 名稱 | 材質 | |||||
| WCB | WC6 | WC9 | CF8 | CF3M | |||
| 1 | 閥體 | WCB+507Mo | WC6+STL | WC9+STL | CF8 | CF3M | |
| 2 | 閥板 | WCB+STL | WC6+STL | WC9+STL | CF8 | CF3M | |
| 3 | 閥桿 | 1Cr13 | 20CrMoV | 25CrMo2V | 1Cr18Ni9Ti | 00Cr14Ni12Mo2Ti | |
| 4 | 波紋管組件 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | OCr18Ni9 | 00Cr14Ni12Mo2Ti | |
| 5 | 支架 | WCB | WC6 | WC9 | CF8 | CF3M | |
| 6 | 墊片 | 316夾柔性石墨 | |||||
| 7 | 閥蓋 | WCB | WC6 | WC9 | CF8 | CF3M | |
| 8 | 六角螺母 | 45# | 35CrMo-A | 1Cr17Ni12 | 1Cr17Ni12Mo2Ti | ||
| 9 | 雙頭螺栓 | 35CrMoV | 42CrMoV | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| 10 | 填料 | 柔性石墨/碳素纖維+304鋼絲 | |||||
| 11 | 填料壓蓋 | WCB | CF8 | CF3M | |||
| 12 | 閥桿螺母 | QAL9-4 | |||||
| 13 | 手輪 | WCB QT400-17 | |||||

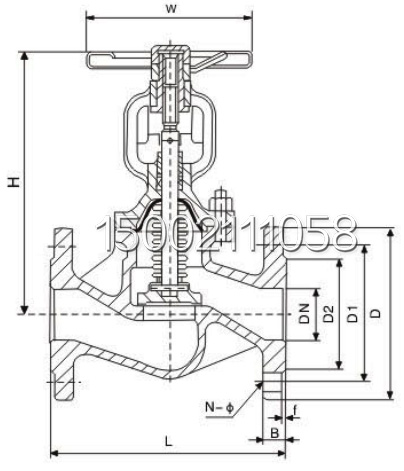

WJ41H波紋管截止閥主要外形及連接尺寸
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 | 480 |
| 壓力等級 | PN25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
| 重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
| 壓力等級 | PN40 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
