D941X-16Q電動軟密封法蘭蝶閥-電動開關蝶閥-精小型電動調節蝶閥
更新：2022/8/12 9:46:20??????點擊：
- 品牌：???上海工開閥門
- 型號：???D941X-16Q
產品介紹
D941X-16Q電動軟密封法蘭蝶閥由角行程電動執行機構（0～90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
電動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥為中線結構形式，密封形式為橡膠軟密封。
D941X電動法蘭蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。
D941X-16Q電動軟密封法蘭蝶閥性能參數

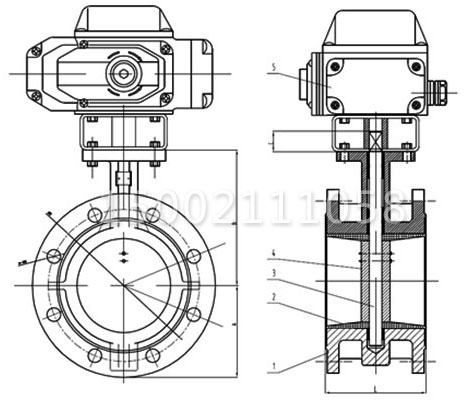

D941X-16Q電動軟密封法蘭蝶閥主要零外形及連接尺寸
| 公稱通徑 | L | H | Ho | A | B | D | D1 | D2 | n-d |
| DN50 | 108 | 82.5 | 443 | 125 | 125 | 140 | 110 | 88 | 4-14 |
| DN65 | 112 | 92.5 | 463 | 125 | 125 | 160 | 130 | 108 | 4-14 |
| DN80 | 114 | 100 | 483 | 125 | 125 | 190 | 150 | 124 | 4-18 |
| DN100 | 127 | 110 | 498 | 125 | 125 | 210 | 170 | 144 | 4-18 |
| DN125 | 140 | 125 | 682 | 325 | 245 | 240 | 200 | 174 | 8-18 |
| DN150 | 140 | 142.5 | 736 | 325 | 245 | 265 | 225 | 199 | 8-18 |
| DN200 | 152 | 170 | 800 | 325 | 245 | 320 | 280 | 254 | 8-18 |
| DN250 | 165 | 197.5 | 895 | 363 | 313 | 375 | 335 | 309 | 12-18 |
| DN300 | 178 | 222.5 | 956 | 363 | 313 | 440 | 395 | 363 | 12-22 |
| DN350 | 190 | 252.5 | 1029 | 363 | 313 | 490 | 445 | 413 | 12-22 |
| DN400 | 216 | 282.5 | 1103 | 363 | 313 | 540 | 495 | 463 | 16-22 |
| DN450 | 222 | 307.5 | 1186 | 465 | 439 | 595 | 550 | 518 | 16-22 |
| DN500 | 229 | 335 | 1280 | 546 | 431 | 645 | 600 | 568 | 20-22 |
| DN600 | 267 | 390 | 1321 | 546 | 556 | 755 | 705 | 667 | 20-26 |
| DN700 | 430 | 447.5 | 1431 | 546 | 556 | 860 | 810 | 772 | 24-26 |
| DN800 | 470 | 507.5 | 1542 | 546 | 556 | 975 | 920 | 878 | 24-30 |
| DN900 | 510 | 557.5 | 1800 | 617 | 706 | 1075 | 1020 | 978 | 24-30 |
| DN1000 | 550 | 615 | 2363 | 632 | 706 | 1175 | 1120 | 1078 | 28-30 |
| DN1200 | 630 | 727.5 | 2583 | 632 | 706 | 1405 | 1340 | 1295 | 32-33 |
| DN1400 | 710 | 837.5 | 2710 | 790 | 1338 | 1630 | 1560 | 1510 | 36-36 |
| DN1600 | 790 | 957.5 | 2845 | 868 | 1476 | 1830 | 1760 | 1710 | 40-36 |
| DN1800 | 870 | 1057 | 3060 | 868 | 1476 | 2045 | 1970 | 1918 | 44-39 |
| DN2000 | 950 | 1162.5 | 3350 | 965 | 1600 | 2265 | 2180 | 2125 | 48-42 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
