比例式減壓閥-YB13X絲扣比例式減壓閥-YB43X法蘭式比例式減壓閥
更新：2022/12/5 14:02:35??????點擊：
- 品牌：???上海工開閥門
- 型號：???YB13X、YB43X
產品介紹
比例式減壓閥是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統，既能減動壓又能減靜壓，減壓比例精準。
如圖，按照連接方式不同，可以分為絲扣比例式減壓閥和法蘭式比例式減壓閥，型號分別為YB13X、YB43X。
比例式減壓閥工作原理：
該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。
在進口壓力P1的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。
比例式減壓閥主要性能規范
| 適用介質 | 水、氣體 | |||
| 適用溫度 | ≤90℃ | |||
| 壓力誤差 | ≤8% | |||
|
最小開啟 壓力 |
2:1 | 0.2Mpa | ||
| 3:1 | 0.3Mpa | |||
| 連接形式 | 法蘭、內螺紋 | |||
| 主要零件材質 | 閥體 | 銅 | 不銹鋼 | 鑄鐵 |
| 內件 | 銅 | 不銹鋼 | 銅或不銹鋼 | |

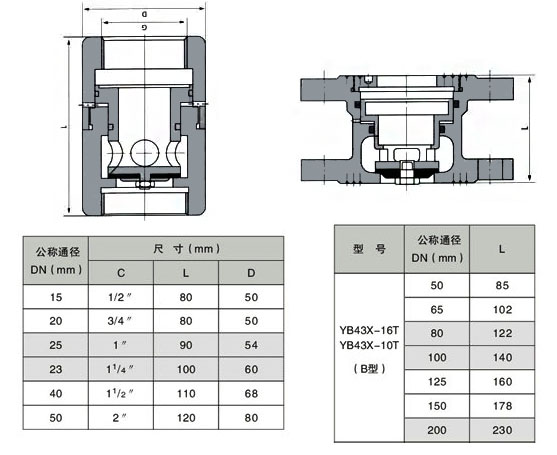

比例式減壓閥外形結構尺寸
