青銅閘閥-絲口青銅閥-Z15W-16T
更新：2024/1/29 14:01:06??????點擊：
- 品牌：???上海工開閥門
- 型號：???Z15W-16T
產品介紹
青銅閘閥技術規范
公稱壓力: PN1 .6MPa
工作介質:水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度: -20°C≤t≤150°C
管螺紋標準:符合ISO228標準

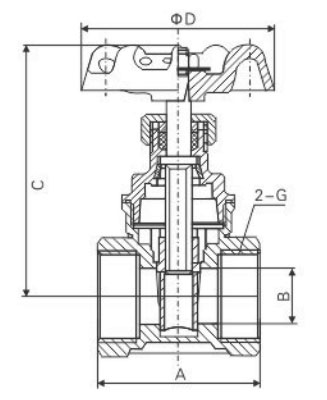

| DN(mm) | NPS(in) | A | B | C | D | G |
| 15 | 1/2 | 43 | 12.7 | 71 | 54 | 1/2 |
| 20 | 3/4 | 46 | 16 | 76 | 54 | 3/4 |
| 25 | 1 | 49 | 20 | 86 | 60 | 1 |
| 32 | 1-1/4 | 52 | 26 | 99 | 68 | 1-1/4 |
| 40 | 1-1/2 | 56.5 | 32 | 109.5 | 72 | 1-1/2 |
| 50 | 2 | 64 | 43 | 130.5 | 80 | 2 |
| 65 | 2-1/2 | 80 | 52 | 160 | 100 | 2-1/2 |
| 80 | 3 | 83 | 63.5 | 486.5 | 110 | 3 |
| 100 | 4 | 101.5 | 84 | 227.5 | 125 | 4 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
