800X壓差旁通閥-壓差旁通平衡閥-壓差旁通控制閥-水力控制閥
更新：2022/11/23 10:25:24??????點擊：
- 品牌：???上海工開閥門
- 型號：???800X-16Q
產品介紹
800X壓差旁通閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水利控制閥接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。
800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。800X壓差旁通平衡閥可提高系統的利用率，保持壓差的互定直，并可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。它優越于其他平衡閥的地方在于它沒有執行機構，通過介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
800X工作原理：
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。
設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
800X壓差旁通閥主要性能規范
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |

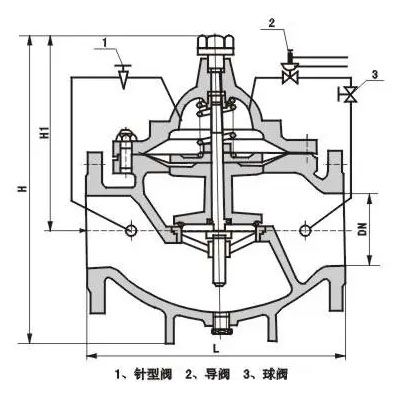

800X壓差旁通閥外形結構尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
| H | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 | 1445 |
