碳鋼絲扣截止閥-碳鋼內螺紋截止閥-S型碳鋼截止閥-J11H-16C絲扣截止閥
更新：2022/7/18 15:12:53??????點擊：
- 品牌：???上海工開閥門
- 型號：???J11H-16C、J11H-10C
產品介紹
S型絲扣碳鋼截止閥是采用鑄造加工工藝生產，閥體結構為直通式結構，主要做截止介質的作用。廣泛應用于建筑，電力，化工等工業及建材使用，是管道不可缺少的產品之一。J11H-16C閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤?dòng)作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。
S型絲扣碳鋼截止閥產品特點：
1、結構比閘閥簡單，制造與維修都較方便。
2、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流;公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流.以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受沖蝕。
S型絲扣碳鋼截止閥零部件材質
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 （℃） |
適用介質 | 材料 |
| 閥體、閥蓋 | |||||
| J11H-16C | 16 | 1.6 | 0~200 | 水、氣、油 | 碳鋼 |

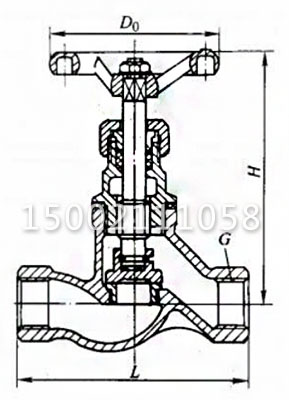

S型絲扣碳鋼截止閥主要零外形及連接尺寸
| DN/mm | G/in | L/mm | H/mm | Do/mm |
| 15 | Rp 1/2 | 90 | 112 | 63 |
| 20 | Rp 3/4 | 100 | 123 | 63 |
| 25 | Rp 1 | 120 | 132 | 70 |
| 32 | Rp 1 1/4 | 140 | 152 | 70 |
| 40 | Rp 1 1/2 | 170 | 165 | 85 |
| 50 | Rp 2 | 200 | 175 | 105 |
| 65 | Rp 2 1/2 | 260 | 192 | 105 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
