J145X電動遙控閥-隔膜式電動遙控閥-活塞式電動遙控閥-水力控制閥
更新：2022/12/1 9:24:29??????點擊：
- 品牌：???上海工開閥門
- 型號：???J145X-16Q
產品介紹
J145X電動遙控閥由主閥、電磁閥、調節閥及接管系統組成，主閥采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。電磁閥控制主閥的開啟和關閉，調節閥設定和調節主閥的關閉速度，控制室的水壓變化關閉或開啟主閥。
J145X電動遙控閥， 安裝在各類結水系統的管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速的控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向，維護簡單。
電動遙控閥利用管路內的流體的能量開啟和關閉主閥，不需要大型執行機構，不需要?jiǎng)恿﹄娫矗?jié)省投資降低成本。必要時本產品可手動操作。
J145X電動遙控閥工作原理：
當管道從進水端給水需要打開閥門時，電磁閥B打開。此時主閥控制室的水經調節閥B、電磁閥B流到下游制室壓力下降，主閥在上游壓力和控制室壓力的合作作用下緩緩開啟。
調節調節閥B的開度可改變主閥開啟速度。
當閥門需要關閉時，電磁閥A打開電磁閥B關閉，上游水經過調節閥A、電磁閥A進入主閥控制室且不能排出，主閥控制室逐漸升壓推動主閥關閉。
調節調節閥A的開度可改變主閥關閉速度。
J145X電動遙控閥主要性能規范
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 最低動作壓力（MPa） | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | ≥0.07 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 |

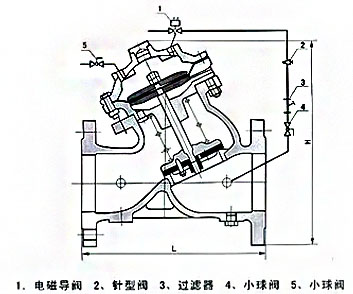

J145X電動遙控閥外形結構尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 320 | 367 | 400 | 452 | 522 | 592 | 696 | 810 | 943 | 1200 | 1230 | 1230 | 1270 | 1600 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
