Z545X大口徑傘齒輪閘閥-軟密封傘齒輪暗桿閘閥-大口徑手動軟密封閘閥
更新：2022/8/10 9:14:34??????點擊：
- 品牌：???上海工開閥門
- 型號：???Z545X-10/16Q
產品介紹
Z545X大口徑傘齒輪閘閥具有彈性座封閘閥的優點,還具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構，故常應用消防及工業系統，一般安裝于距地面較高位置。廣泛用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。
Z545X大口徑傘齒輪閘閥特點:
1、利用閘門整體包膠產生變形補償作用達到良好的密封效果。
2、采用平底式閘座-傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻
3、閥體內外采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹，并可用于污水系統；
4、閥桿螺母和定位裝置采用黃銅材料，開關更順暢，避免操作過程中出現的卡阻現象；
5、可廣泛用于自來水、消防、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
Z945X-16Q電動軟密封暗桿閘閥性能參數
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 球墨鑄鐵QT450 |
| 閘板 | 球墨鑄鐵QT450+EPDM |
| 密封圈 | EPDM |
| 閥 桿 | 2Cr13 |
| 傘齒輪 | 組合件 |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 |
| 適用溫度 | ≤80° |
| 公稱通徑 | DN50～DN500（DN600～DN1200建議選用傘齒輪閘閥或者電動閘閥） |

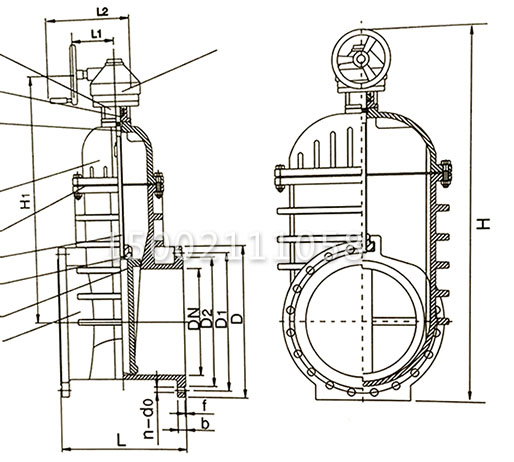

Z945X-16Q電動軟密封暗桿閘閥主要零外形及連接尺寸
| DN | L | H（手輪） | H（傘齒輪） | H（電動） | ||||||||||||||||||||||||||||||
| 500 | 457 | 1480 | 1650 |
電動裝置 可由用戶指定 |
||||||||||||||||||||||||||||||
| 600 | 508 | 1665 | 1900 | |||||||||||||||||||||||||||||||
| 700 | 660 | 2200 | 2350 | |||||||||||||||||||||||||||||||
| 800 | 720 | 2800 | 2950 | |||||||||||||||||||||||||||||||
| 900 | 780 | 2800 | 2950 | |||||||||||||||||||||||||||||||
| 1000 | 840 | 3000 | 3150 | |||||||||||||||||||||||||||||||
| 1200 | 960 | 3000 | 3150 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
