低溫緊急切斷閥DJ64IF-40P|氣動低溫閥DJ66IF-40P
更新：2026/2/26 10:58:45??????點擊：
- 品牌：???上海工開閥門
- 型號：???DJ64IF-40P、DJ66IF-40P
產品介紹
低溫緊急切斷閥（DJ64IF-40、DJ66IF-40P）適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速可靠和防靜電的特點。
低溫緊急切斷閥主要技術參數：
公稱壓力：4.OMPa
公稱通徑：20mm～200mm
強度試驗壓力：6.4MPa
氣密性試驗壓力：4.0MPa
反向密封試驗壓力：0.4MPa
氣缸氣源壓力：0.4～0.6MPa
適用介質：L02、LN2、LAr、LNG、L.C2H4等
使用溫度：-196℃～+70℃
緊急切斷溫度：+70士5℃
緊急切斷時間：<2秒
連接形式：法蘭JB/T82.1-94或(HG/T20592-2009)、承插焊
低溫緊急切斷閥主要零件材料：
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE 或PCTFE
氣缸、支架：鑄鋁
低溫緊急切斷閥結構特點：
●低溫截止閥加上帶彈簧復位的氣動執行機構，在氣缸部位加裝安全附件（易熔塞）；
●閥本體部分利用手動低溫截止閥的結構，密封面上作必要的改進，使其更適用于緊急切斷的使用要求；
●執行器部分為單氣缸活塞機構，動作平穩可靠；
●閥門的復位力來自一高品質的壓縮彈簧；
●若無法正常向閥門提供驅動氣源時，可用閥門的手動裝置啟閉閥門，不致影響整個系統的正常工作。
低溫緊急切斷閥工作原理：
在正常的情況下，利用活塞上部彈簧的壓力，推動活塞向下運動，繼而帶動活塞桿和閥桿向下，使閥頂密封面和閥座密封面緊密貼合，實現閥門的關閉；當向氣缸充壓后，活塞壓縮彈簧向上運動，帶動活塞桿和閥桿向上，將閥頂抬高，閥門開啟；
當閥門處于開啟位置，正常工作時，若環境溫度升高至70土5℃時，安裝在氣缸處的易熔塞熔化，氣缸泄壓，彈簧推動活塞向下運動，帶動閥桿和閥頂向下，迅速關閉閥門，阻止介質繼續流動，防止危險發生或擴大。
低溫緊急切斷閥使用維護說明:
閥門宜存放在干燥室內，閥門應輕放，產品表面不得有任何碴、碰、劃傷等缺陷；
安裝時應注意介質的流動方向，由閥頂上方向下流動；
焊接時，用手輪將閥門開啟，使閥頂密封面與閥體密封面脫離，防止焊接產生的高熱傳導給密封副造成變形損壞；
管道安裝好后，應吹除干凈；
氣缸氣源接頭處接管為小6×1或小12×1（DN125以上）的銅管或不銹鋼管

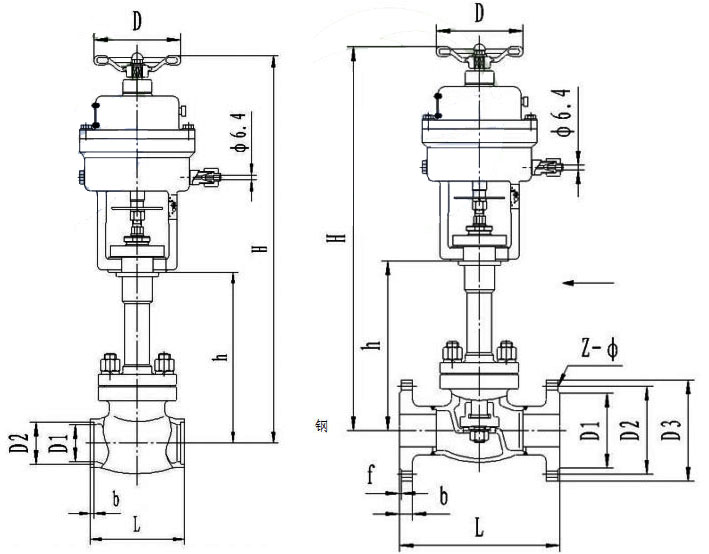

低溫緊急切斷閥DJ64IF-40P主要外形連接尺寸：
|
公稱通徑DN
|
L
|
H
|
h
|
D
|
D1
|
D2
|
b
|
|
20
|
80
|
458
|
201
|
80
|
24
|
25.5
|
6
|
|
25
|
80
|
458
|
201
|
80
|
26
|
32.5
|
6
|
|
32
|
100
|
460
|
206
|
100
|
36
|
38.5
|
8
|
|
40
|
100
|
460
|
263
|
120
|
42
|
45.5
|
8
|
|
50
|
126
|
600
|
285
|
120
|
50
|
57.5
|
10
|
|
65
|
150
|
600
|
285
|
120
|
66
|
70.5
|
10
|
|
80
|
180
|
830
|
415
|
160
|
80
|
89.5
|
15
|
|
100
|
200
|
860
|
442
|
160
|
100
|
108.5
|
15
|
|
125
|
280
|
1020
|
470
|
300
|
125
|
133.5
|
15
|
|
150
|
300
|
1050
|
500
|
300
|
150
|
159.5
|
20
|
|
200
|
400
|
1150
|
600
|
400
|
200
|
219.5
|
20
|
(DJ66IF-40P)
|
公稱通徑DN
|
L
|
H
|
h
|
D
|
D1
|
D2
|
D3
|
b
|
f
|
z-Φd
|
|
20
|
140
|
458
|
201
|
80
|
55
|
75
|
105
|
16
|
2
|
4-14
|
|
25
|
140
|
458
|
201
|
80
|
65
|
85
|
115
|
18
|
2
|
4-14
|
|
32
|
160
|
460
|
206
|
100
|
78
|
100
|
135
|
18
|
3
|
4-18
|
|
40
|
160
|
460
|
263
|
120
|
85
|
110
|
145
|
20
|
3
|
4-18
|
|
50
|
200
|
600
|
285
|
120
|
100
|
125
|
160
|
22
|
3
|
4-18
|
|
65
|
220
|
600
|
285
|
120
|
120
|
145
|
180
|
24
|
3
|
4-18
|
|
80
|
260
|
830
|
415
|
160
|
135
|
160
|
195
|
24
|
3
|
8-18
|
|
100
|
290
|
860
|
442
|
160
|
155
|
180
|
215
|
26
|
3
|
8-18
|
|
125
|
385
|
1020
|
470
|
300
|
185
|
210
|
245
|
26
|
3
|
8-18
|
|
150
|
392
|
1050
|
500
|
300
|
210
|
240
|
280
|
28
|
3
|
8-23
|
|
200
|
495
|
1150
|
600
|
400
|
265
|
295
|
335
|
30
|
3
|
12-23
|
(DJ64IF-40P)
