產品介紹
棒條閥|手動棒條卸料閥|礦渣棒條閥|煤渣卸料棒條閥，是根據建材、礦山、冶金等行業對中小型固體、塊狀物料的輸送控制、給料等工業的需要而研制的一種新型閘門，適用于顆粒不大于50mm的物料控制。該閥結構簡單，易操作、無卡阻?？朔似桨彘l閥因物料顆粒大所造 成的啟閉力大，甚至關不進去的特點，由于上海工開閥門該閥采用單根棒條操作，因而操作方便、靈活、整體結構為優質型鋼 焊接，剛性好、不變型、使用壽命長，無須維修，是中小型晶狀、塊狀物料控制的理想設備。
上海工開閥門棒條閥工作原理：棒條閥主要由框架、棒條組成，當棒條插入框架中，則一組棒條組成一平行柵板，將塊狀物料阻擋在閘門一側，若抽出一條柵板出現一條較大的空隙，物料就可以從該空隙進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。
棒條閥的型號——LB-I/II，I是表示單層，II是表示雙層。
棒條閥|手動棒條卸料閥|礦渣棒條閥|煤渣卸料棒條閥性能參數：
適用介質——φ50mm以上的顆粒物料
適用溫度——≤350℃

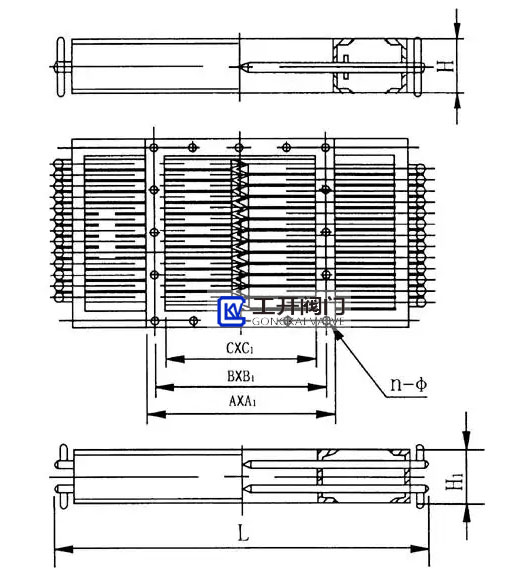

棒條閥|手動棒條卸料閥|礦渣棒條閥|煤渣卸料棒條閥外形尺寸和結構圖
| 規格 | A×A1 | B×B1 | C×C1 | L | H | H1 | n-Φ |
|---|---|---|---|---|---|---|---|
| 300×300 | 390×390 | 350×350 | 300×300 | 800 | 120 | 140 | 8-Φ14 |
| 400×400 | 490×490 | 450×450 | 400×400 | 1000 | 120 | 140 | 12-Φ14 |
| 500×500 | 610×610 | 560×560 | 500×500 | 1200 | 140 | 160 | 16-Φ18 |
| 600×600 | 710×710 | 660×660 | 600×600 | 1400 | 140 | 160 | 16-Φ18 |
| 700×700 | 820×820 | 770×770 | 700×700 | 1600 | 160 | 180 | 20-Φ18 |
| 800×800 | 920×920 | 870×870 | 800×800 | 1800 | 160 | 180 | 20-Φ18 |
| 900×900 | 1030×1030 | 972×972 | 900×900 | 2000 | 160 | 180 | 24-Φ123 |
| 1000×1000 | 1130×1130 | 1068×1068 | 1000×1000 | 2200 | 160 | 180 | 24-Φ123 |
| 1100×1100 | 1240×1240 | 1183×1183 | 1100×1100 | 2500 | 180 | 200 | 28-Φ123 |
| 1200×1200 | 1340×1340 | 1280×1280 | 1200×1200 | 2700 | 180 | 200 | 32-Φ123 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
