ISO5211高平臺閥尺寸-F05/F07代表法蘭盤連接尺寸
2022/8/13 10:59:12??????點擊：

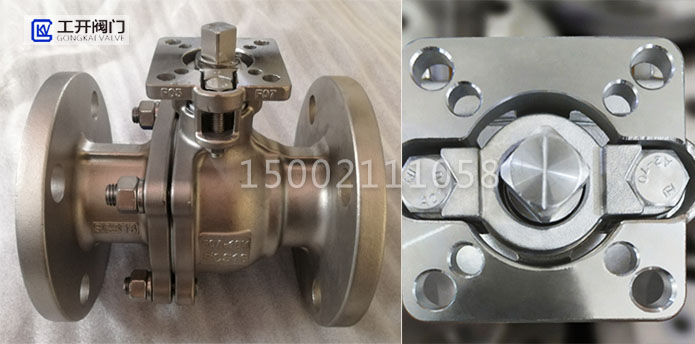

ISO5211平臺詳細連接尺寸標準為國際通用標準，ISO 5211標準定義了用于執行裝置(如閥門、執行器、氣動高平臺球閥、電動高平臺球閥 )的法蘭盤的尺寸和安裝要求客戶可根據其具體尺寸，自配手動、氣動、電動等操作方式。一般我們在交流的時候，直接說明其前面的代號，比如F05，F(xiàn)07，F(xiàn)10等，就可以代表其具體的連接尺寸。如上圖左邊的法蘭球閥高平臺上有“F05、F07”字樣，代表著對應的ISO 5211法蘭盤尺寸：

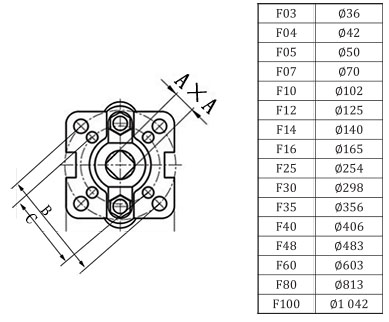

1、F03 :法蘭盤直徑為30毫米,螺孔數量為4個,螺孔直徑為4毫米。
2、F04 :法蘭盤直徑為40毫米,螺孔數量為4個,螺孔直徑為5毫米。
3、F05 :法蘭盤直徑為50毫米,螺孔數量為4個,螺孔直徑為5毫米。
4、F07 :法蘭盤直徑為70毫米,螺孔數量為4個,螺孔直徑為6毫米。
5、F10:法蘭盤直徑為100毫米,螺孔數量為4個,螺孔直徑為8毫米。
6、F12 :法蘭盤直徑為120毫米,螺孔數量為4個,螺孔直徑為10毫米。
感謝訪問我司網站http://m.njyutuo.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
