H44H旋啟式止回閥工作原理
2022/7/13 15:52:16??????點擊：

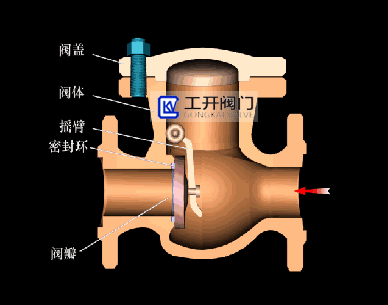

H44H旋啟式止回閥工作原理：
旋啟式止回閥的閥瓣與搖桿是連接在一起的，可繞銷軸旋轉一定角度。當管道流體按指定的方向流入(從左往右)時，閥瓣進口壓力高于出口壓力，此時閥瓣被推離閥座，繞銷軸轉動某一位置，閥門處于開啟狀態。當閥瓣兩側壓差減小到一定時，閥瓣下落，又回到關閉狀態。當流體自右向左流動，即反向倒流時，則閥瓣右側壓力高于左側壓力，兩側壓差產生的作用力將閥瓣壓緊在閥座上，流體無法通過，則介質不能倒流；而且流體壓力越大，密封面壓得越緊，密封效果越好。
旋啟式止回閥的安裝位置不受限制，它可以水平安裝在管道中，也可以安裝在垂直或傾斜的管線上，但如果是安裝在垂直管道上，介質的流動方向應由下向上。
聲明：本文中所有文字、數據、圖片均只適用于參考，產品性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-56051151 微信：15002111058。
