真空法蘭有哪些結構及適用標準？
2024/10/18 11:27:34??????點擊：
真空法蘭可分為真空法蘭CF、真空法蘭KF、真空法蘭ISO。這三種是比較常見的真空法蘭結構，它們的適用標準有一定的區別。上海工開閥門下面給大家介紹一下：

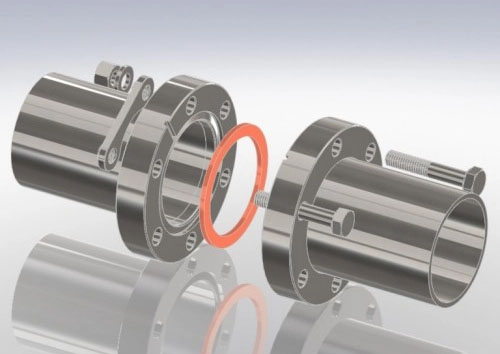

1、CF法蘭——Conflat Flang
它是一種用于超高真空中的法蘭連接，是一種金屬靜密封，可以承受高溫烘烤。公稱直徑尺寸包括：DN16, 40, 63, 100, 160, 200，250.適用的真空度Z高達10-12 mbar.法蘭密封材料通常為Viton、PTFE、無氧銅等。法蘭通常為 304、316 不銹鋼等。

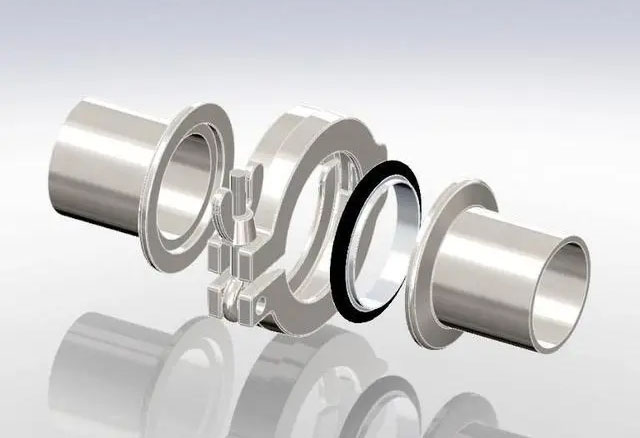

2、ISO-KF 法蘭
ISO-KF 是應用在真空系統中的一種快卸法蘭。他由以下幾個元件構成：兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具，只要簡單地用手擰動碟形螺母就可以松開或壓緊聯接。
ISO-KF 真空接頭是小尺寸的快裝法蘭接頭.公稱直徑尺寸包括：DN 10, 16, 25, 40， 50.
制造標準包括：DIN 28403，ISO 2861.
適用的真空度Z高達10-8 mbar.
法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等。
法蘭通常為 304、316 不銹鋼等。
ISO-KF 真空接頭通常由法蘭、快夾、密封圈(O-Ring)、中心定位環 (centering ring) 組成。
3、ISO 法蘭
ISO 法蘭和配管可用于從大氣壓到高真空，經常裝拆的各種應用中。一般管子的直徑超過50mm(2英寸)。如果使用氟橡膠O形圈，可以承受150℃烘烤。

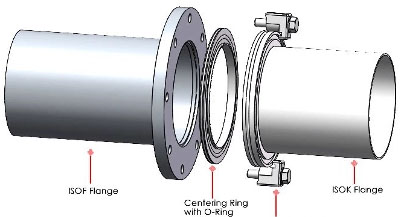

ISO 法蘭常用的兩種形式是 ISO-K 和 ISO-F
ISO-K 和 ISO-F 真空接頭是大尺寸的真空接頭，公稱直徑尺寸包括：DN 63，100，160，200，250，320，400，500 和630。
制造標準包括：DIN 28404 ，ISO 1609
可應用在要求真空度高達10-8 mbar的場合。
法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁絲等。
法蘭通常為 304、316 不銹鋼等。

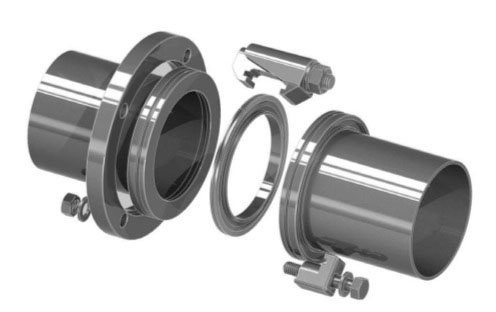

1）ISO-K 真空接頭通常由法蘭、法蘭爪、密封圈(O-Ring)、中心定位環 (centering ring) 組成。
2）ISO-F 真空接頭通常由法蘭、密封圈(O-Ring)、中心定位環 (centering ring) 組成，與 ISO-K 不同的地方是法蘭用螺栓堅固。
