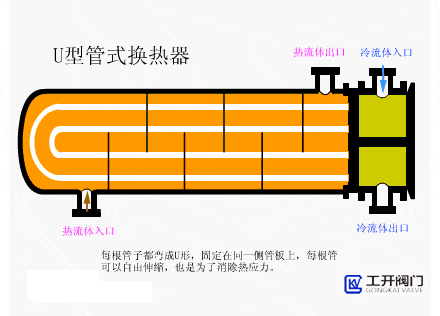

U型管式換熱器工作原理動態圖
2025/2/17 9:23:25??????點擊：
U型管式換熱器的工作原理是基于熱量通過管壁從高溫流體傳遞給低溫流體?。具體來說：
? 1、管道布置與流體循環?：U型管換熱器由一根或多根U型管組成，管道的兩端分別連接到冷介質和熱介質的進出口管道上。冷介質通過進口管道進入一側管道，然后穿過U型管道，在另一側管道中返回。與此同時，熱介質也通過另一組進出口管道流經U型管?。
2、熱交換過程?：當熱介質流經U型管道時，它會將熱量傳遞給管壁，管壁再將熱量傳遞給冷介質，使其升溫。同時，冷介質的熱量也會傳遞給熱介質，使其降溫。這樣，冷介質和熱介質在U型管內實現了熱量的交換?。
? 3、逆流原理?：為了提高傳熱效率，U型管換熱器通常采用逆流原理，即冷介質和熱介質在U型管中的流動方向相反。這種設計可以最大程度地利用溫度差，提高傳熱效率?。
4、?熱量平衡與特殊設計?：通過不斷循環流動，冷介質和熱介質在U型管換熱器內達到熱量平衡。此外，U型管的特殊設計還可以在一定程度上減少熱膨脹對換熱效果的影響?。
此外，U型管式換熱器內部可能還包含一些優化的傳熱結構，如翅片或螺紋等，這些結構可以進一步提高傳熱效率?。
