Q971F電動對夾式球閥-對夾式電動球閥-對夾球閥-上海工開閥門
更新：2020/11/14 14:51:50??????點擊：
- 品牌：???上海工開
- 型號：???Q971F
產品介紹
Q971電動對夾式球閥適用于兩位切斷、調節的場合。電動對夾式球閥是超短法蘭距球閥，球芯通 道形狀有矩形、V形及O形。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
Q971F電動對夾式球閥主要性能規范
| 執行機構技術參數 | 閥體參數 | |||
| 電源 | AC200 / 380V | 公稱通徑 | DN10～150mm | |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
| 動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構 | |
| 保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
| 環境溫度 | -30°～60° | 可調范圍 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |||
| 手動操作 | 同附帶手柄操作 | 閥體形式 | 整體式鍛造、整體式鑄造 | |
| 限位 | 電氣、機械二重限位 | 連接形式 | 超薄法蘭式、對夾式 | |
| 防護等級 | 相當于IP-65 | 閥芯形式 | "O"型球形閥芯 | |
| 位置測量 | 可選裝開關或電位計 | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 驅動電機 | 8W/E | 基本誤差 | ±1% | |
| 防爆等級 |
ExdII BT4 ExdII BT6 |
死區 | ≤1% | |
| 回差 | ≤1% | |||
| 控制方式 |
開關量控制 模擬量控制 |
適用溫度 | 密封面 | |
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||
Q971F電動對夾式球閥主要零件材質
| 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 (304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M (316L) | |
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) | |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | |||||||
| 適用介質 |
水、氣體、蒸 汽、油品等 |
硝酸等腐 蝕性介質 |
強氧化 性介質 |
醋酸等腐 蝕介質 |
尿素等腐 蝕性介質 |
|||

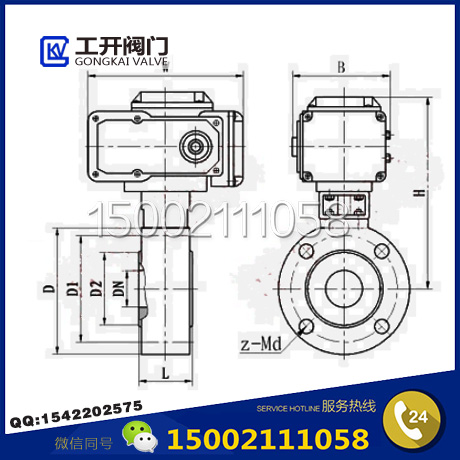

Q971F電動對夾式球閥主要外形及連接尺寸
|
公稱通徑 DN(mm) |
尺 寸 | ||||||
| L | D | D1 | D2 | Z-Md | H | W | |
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 | 155.2 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 | 155.2 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 | 155.2 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 | 195 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 | 195 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 | 234 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 | 234 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 | 271 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 | 325 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 | 414 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 | 420 |
